南海區體育中心聲學設計工程項目

時間：2024-09-14來源：本站瀏覽：667

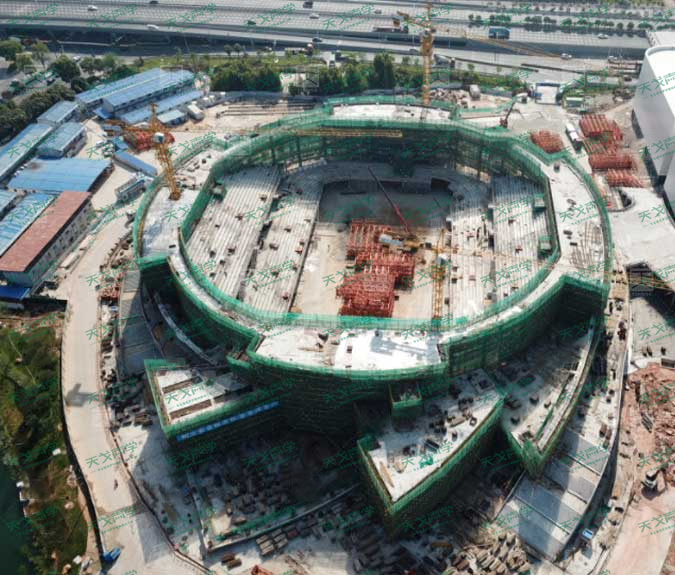

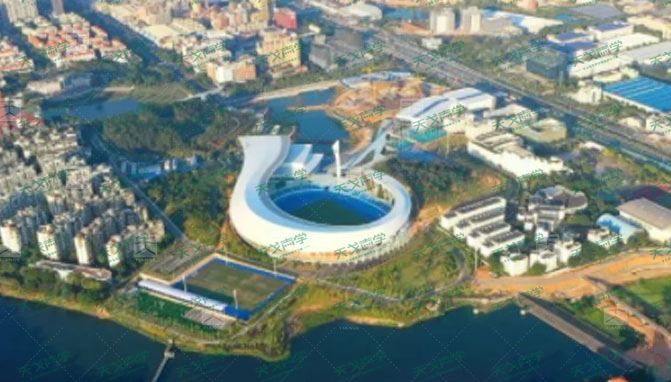

南海體育中心項目是佛山市唯一的新建綜合類場館，項目建設內容包括“一場三館”和“一校及配套”（體育場、游泳館、體育館、全民健身綜合館、業余體校以及配套商業設施），是一座占地面積廣、投資規模大、體育場館多、功能設施全的社會民生重點工程。體育館能夠容納10000人，既可舉辦如CBA級別的高規格籃球比賽，也能舉辦大型電子競技比賽，實現“一館兩用”，為佛山發展體育和電競事業提供了有利條件。

南海體育中心的建成，將極大地彌補全市區級綜合性體育場館建設的短板，為全民健身戰略的實施提供了堅強保障，并成為新的城市地標。

天戈有幸參與該項目的聲學裝飾工程，承建游泳館的聲學深化設計、聲學材料供應以及施工指導。該游泳館主要舉辦游泳賽事為主，并兼顧日常游泳訓練使用。游泳館比賽場地體積約 62260m3，廳內固定座椅 500 座，每座容積約 124.5m3/人，平均自由程約 27m。

一、主要建筑聲學技術指標：

1）中頻滿場混響時間：RT≤2.5s；其他頻率混響時間與中頻比值如表 1-1所示：

南海區體育中心聲學設計工程

2）清晰度 D50≥0.4；

3）背景噪聲：空調通風系統正常開啟時，廳內符合 NR-35 噪聲評價曲線；

4）使用時觀眾廳內任何位置不得出現回聲、顫動回聲、聲聚焦等聲學缺陷。

二、體型分析可知：

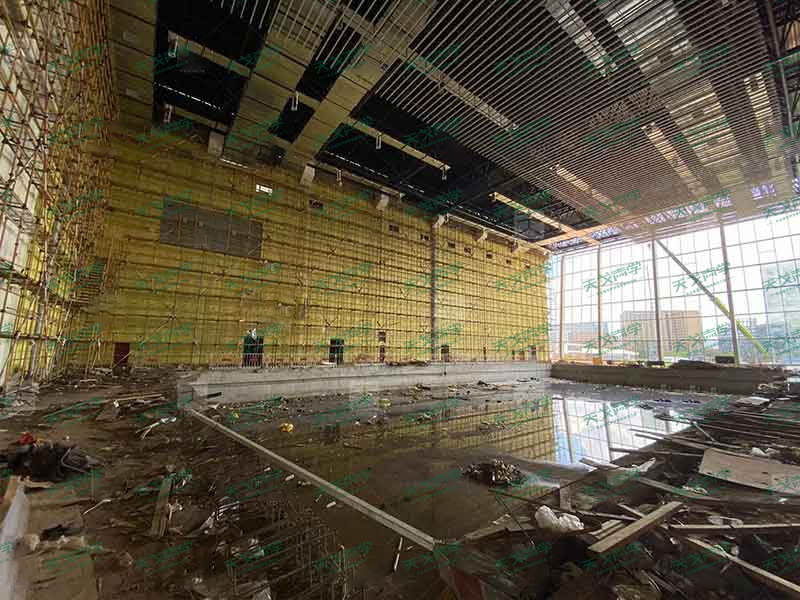

1）據體形分析，游泳館比賽場地平面為矩形，包含大量平行墻面，其中一面墻為大面積玻璃幕墻，易產生顫動回聲和多重回聲等聲學缺陷；

2）游泳館比賽場地的體積較大，平均自由程長，容易導致混響時間過長，語言清晰度差；為滿足比賽場地的正常使用功能，需對比賽場地進行特定的吸聲處理。

三、界面材料聲學處理措施：

1.墻面：

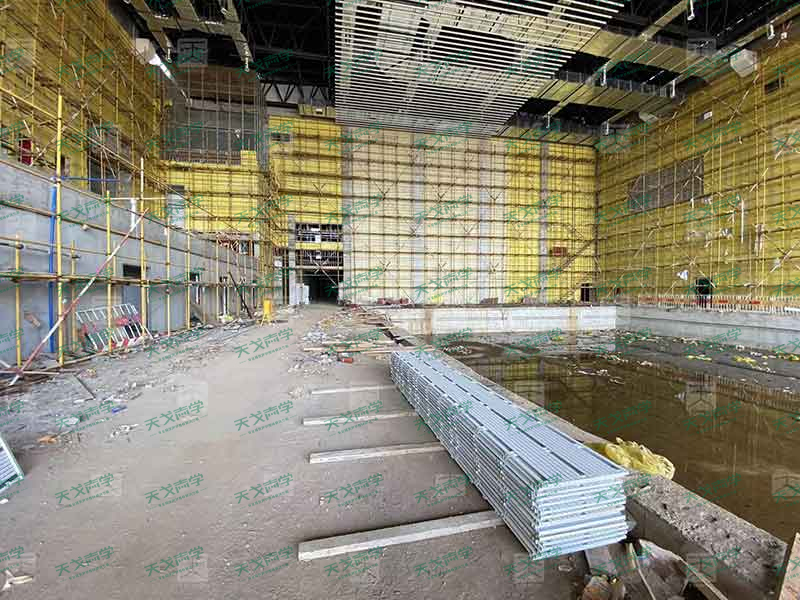

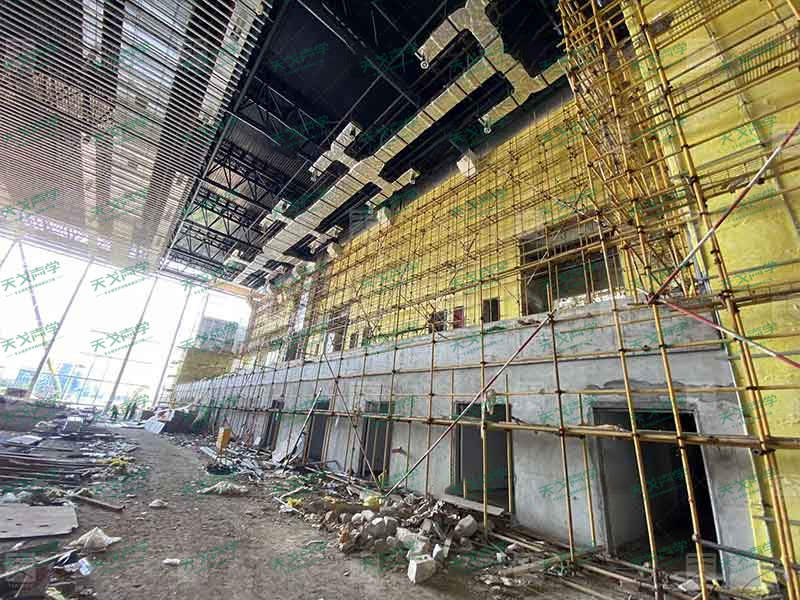

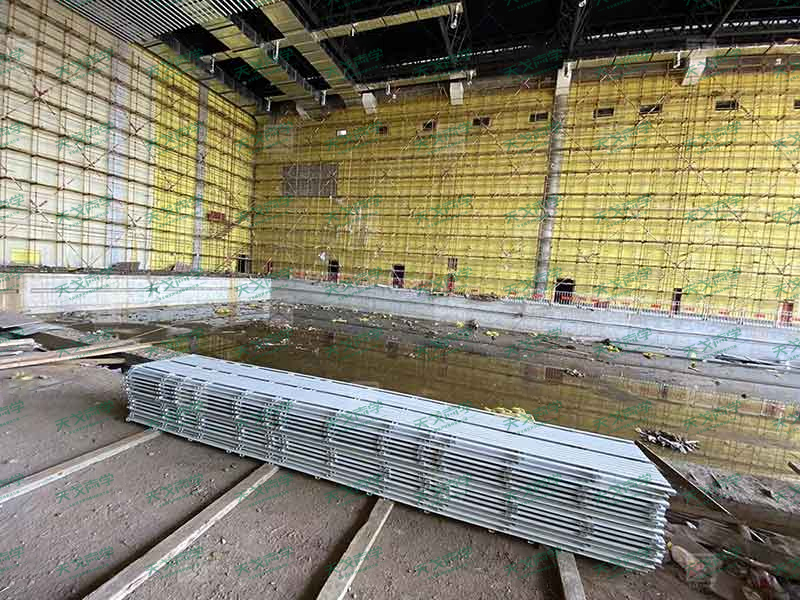

游泳館比賽場地墻面（見下圖 3.1 紅線標注墻體）布置天戈聲學品牌槽鋁吸聲結構（板后貼 100mm 厚容重 33kg/m3吸音棉（防水防潮透聲膜包裹），后留 300mm厚空腔）。天戈聲學品牌槽鋁吸音板吸聲面積約 1815 ㎡。

圖 3.1 游泳館比賽場地鋁條縫位置示意

游泳館比賽場地其他墻面（見下圖 3.2 紅線標注墻體與圖 3.3 紅色陰影標注墻體）布置天戈聲學品牌鋁穿孔吸音板（穿孔率不小于 20%），板后貼 50mm 厚容重 44kg/m3的吸音棉（防水防潮透聲膜包裹），后留不小于 50mm 的空腔。墻面需要布置天戈聲學品牌鋁穿孔吸音板吸聲面積約 984 ㎡。
